Ref. Kirche, Orgel 2016
Heiden AR
____________________________________
Typ:
Traktur:
elektrisch
Registratur
elektrisch
Windladen:
Hängeventile
Baujahr:
1938
Einweihung:
23. Januar 1938
Orgelbauer:
Kuhn AG, Männedorf
Umbau:
2016
Orgelbauer:
Goll AG, Luzern
Manuale:
4
+ Pedal
Register:
52
Manual I, C - g''', Hauptwerk
-
Quintatön 16 '
+
Bourdon
16 '
Principal
8 '
-
Flauto 8 '
+
Flûte harmonique
8 '
Gemshorn
8 '
Oktave
4 '
Nachthorn
4 '
Superoktave
2 '
Mixtur
1 1/3 '
Zimbel
1 '
-
Zinke 8 '
+
Trompete
8 '
Manual II, C - g''', Positiv
Gedeckt
8 '
Praestant
4 '
Rohrflöte
4 '
Sesquialter
2 2/3' + 1 3/5 '
Principal
2 '
Quinte
1 1/3 '
Oktave
1 '
Scharf
2/3 '
-
Krummhorn 8 '
+
Clarinette
8 '
Tremulant
Manual III, C - g’’’, Schwellwerk I
Gedeckt
16 '
Diapason
8 '
+
Gambe
8 '
Principal
4 '
Oktave
2 '
Plein jeu
1 '
-
Oktavzimbel 1/4 '
Fagott
16 '
Trompete
8 '
+
Vox humana
8 '
Clairon
4 '
Tremulant
Manual IV, C - g''', Schwellwerk II
Cor de nuit
8 '
Salicional
8 '
Unda maris
8 '
-
Rohrflöte 8 '
Suavial
4 '
Koppelflöte
4 '
Nazard
2 2/3 '
Flautino
2 '
Mixtur
1 '
-
Carillon 1/2 '
+
Oboe
8 '
Tremulant
Pedal, C - f’
Untersatz
32 '
Principal
16 '
Subbass
16 '
Gedeckt
16 '
Oktave
8 '
-
Bassflöte 8 '
+
Violoncello
8 '
Gedeckt
8 '
Principal
4 '
Flöte
4 '
Schwegel
2 '
Mixtur
2 '
Tromba
16 '
Corno
8 '
Trompete
4 '
+/-
= Änderungen Goll 2016
Koppeln, Spielhilfen:
Normalkoppeln II-I, III-I, III-II,
IV-I, IV-II, IV-III
IV-P, III-P, II-P, I-P
4 freie Koppeln I, II, III, IV,
frei programmierbar als Sub-,
Super-, Quint- oder Terz-Koppeln
diverse Einzelabsteller
Stand: 2016
1844
Bau einer Orgel mit 25 Registern auf 2 Manualen und Pedal durch Franz
Anton Kiene, Langenargen.

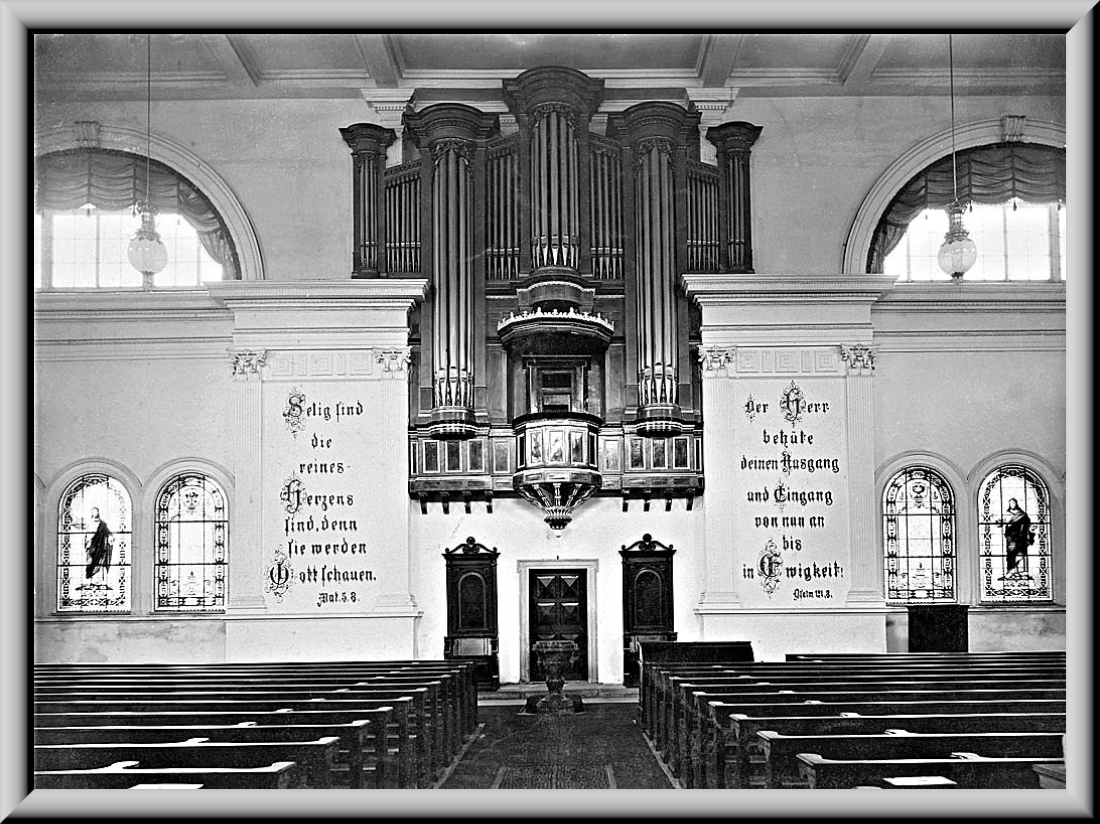

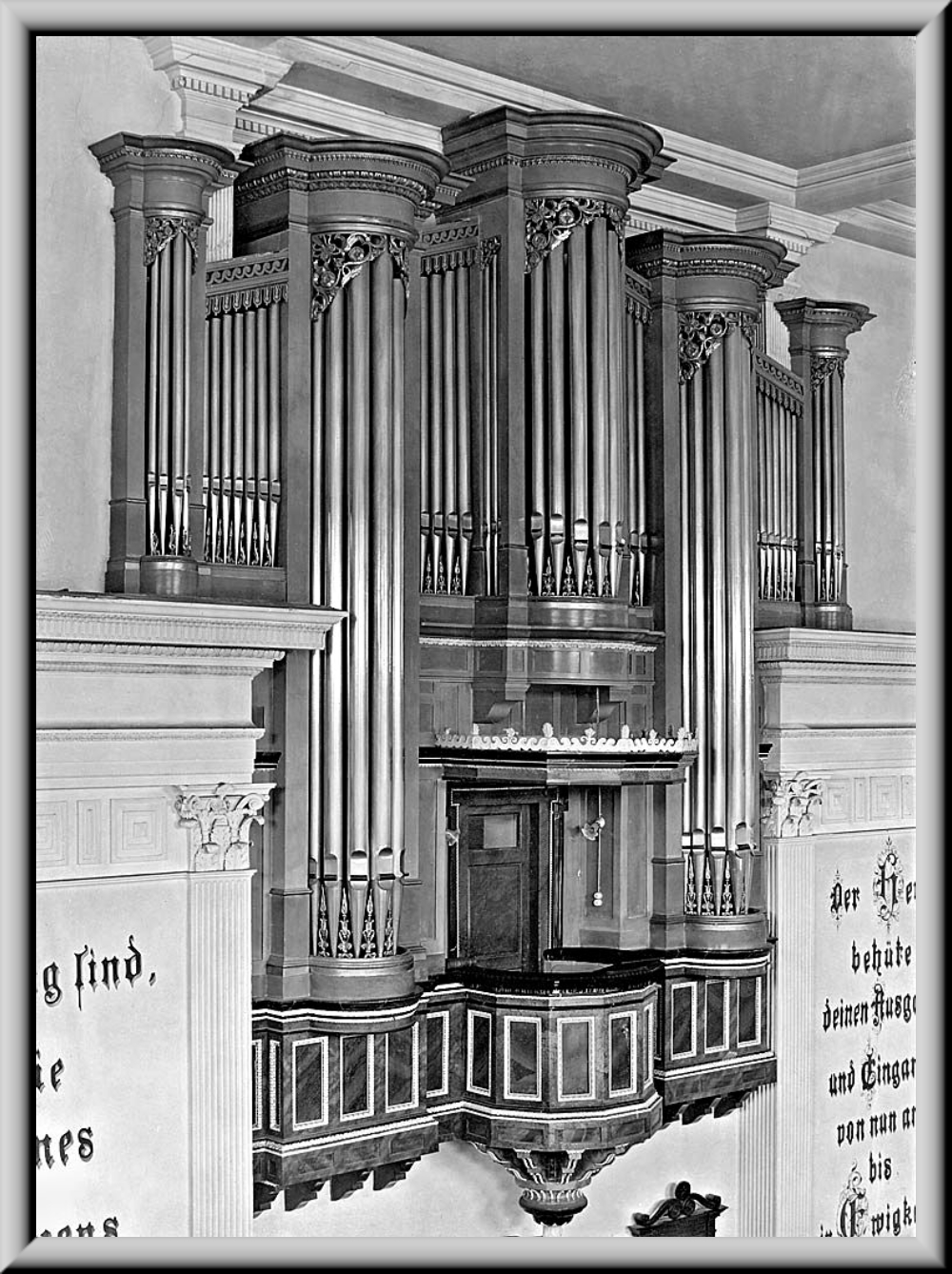

1911
Bau der pneumatischen Membranladenorgel mit 34 Registern und 2
Transmissionen auf 2 Manualen und Pedal durch Carl Theodor Kuhn,
Männedorf (>Disposition). Gehäuse und Prospekt von Kiene blieben
erhalten.
1936
Während eines Kirchenbrandes wurde die Orgel völlig zerstört.
1938
baute Kuhn AG, Männedorf, in Zusammenarbeit mit H. Biedermann,
Amriswil, eine neue, elektrische Orgel mit Hängeventilen. Das Instrument
hatte ursprünglich 31 Register auf 2 Manualen und Pedal und wurde
später auf 33 klingende Register, 2 Transmissionen und 1 Auszug auf
3 Manualen und Pedal erweitert (>Disposition).
1970
Revision, Umbau und Erweiterung auf 47 klingende Register, 2
Verlängerungen und 3 Transmissionen auf 3 Manualen und Pedal durch
Orgelbau Ziegler-Heberlein, Uetikon am See ZH, unter Mitwirkung von
Hans Hauser, Heiden (>Disposition). Oberwerk und Schwellwerk werden
beide auf dem 3. Manual gespielt. Der Prospekt von 1938 blieb erhalten
1972
Die Orgel erhielt einen neuen Spieltisch.
2011
Innenrestaurierung der Kirche.
2016
Generalrevision mit klanglichen Veränderungen durch Orgelbau Goll AG,
Luzern. Einbau eines neuen, fahrbaren Spieltisches mit 4 statt bisher
3 Manualen (>Disposition).
Schwarzweissbilder: Kant. Denkmalpflege; Bilder vor 2016: Evang. Kirchgemeinde Heiden AR

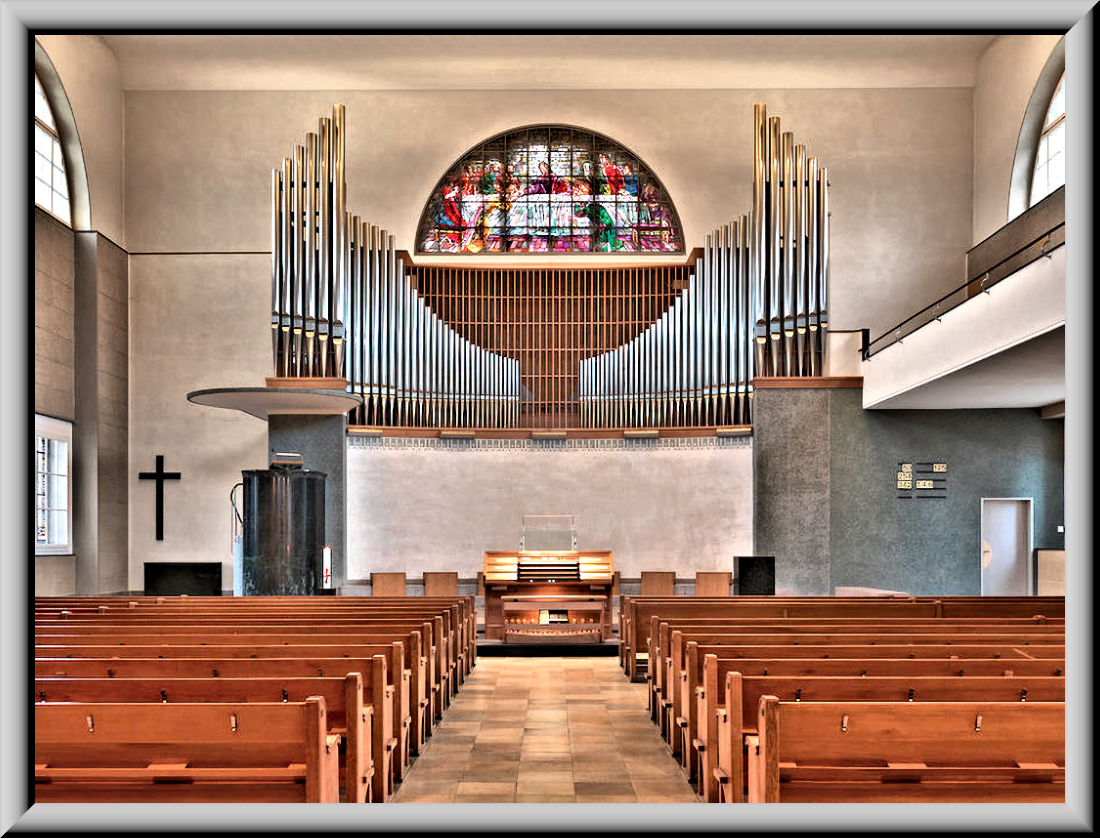

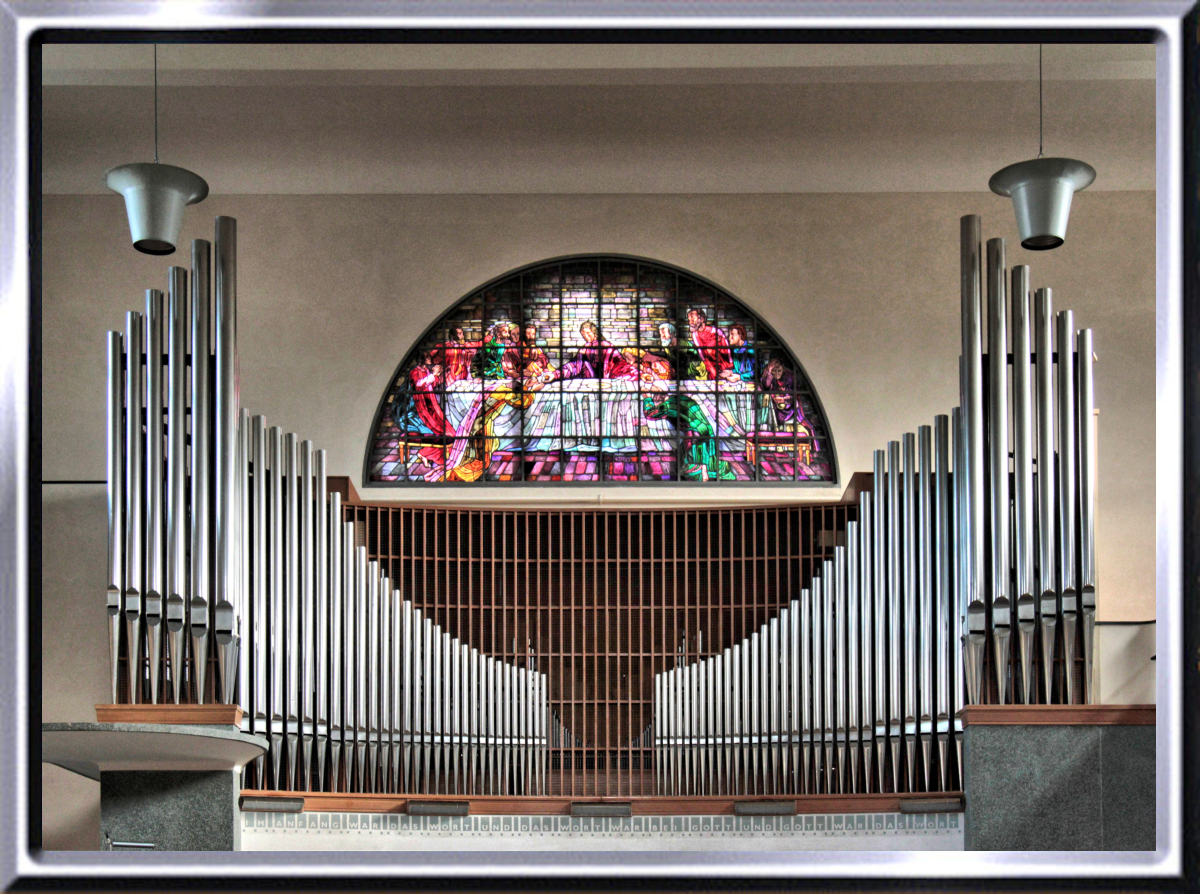

Hauptbild und Raumansicht mit Spieltisch seitlich: Christoph Hurni, Bern

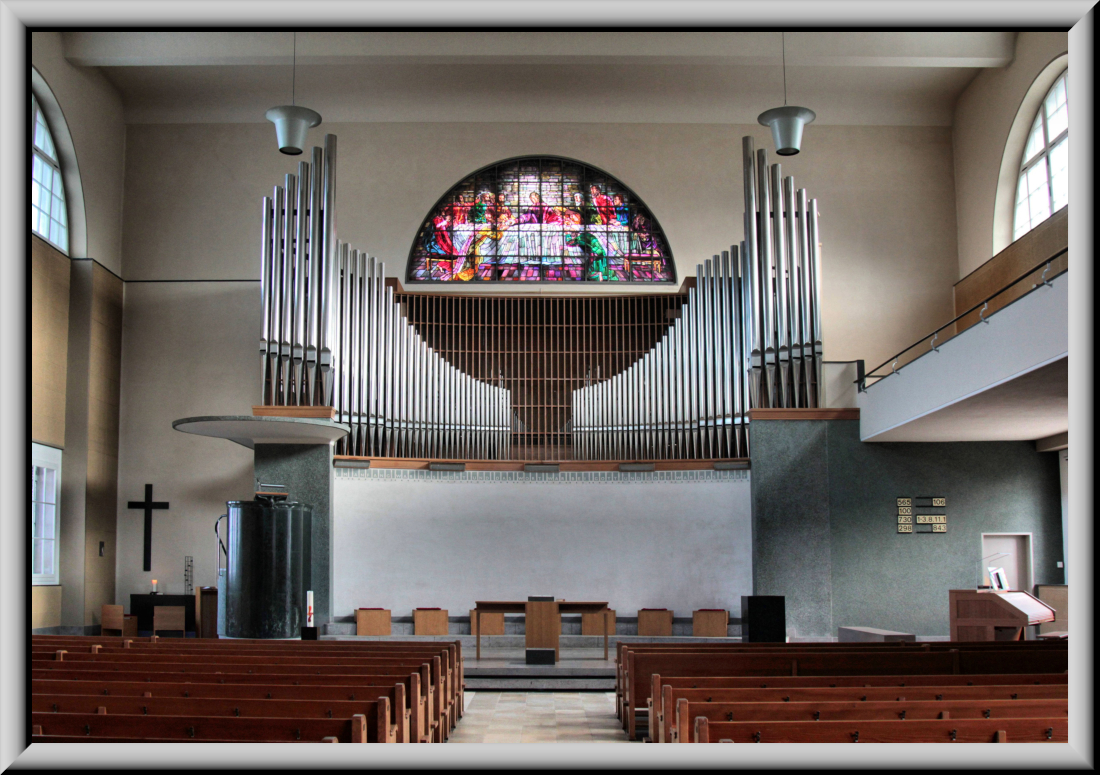

Raumansicht mit Spieltisch in der Mitte: Evang. Kirchgemeinde Heiden AR
Infos: Oehler, Arthur et al.: «Die Orgel - Reformierte Kirche Heiden», Evang. Kirchgemeinde Heiden, 2016,
ISBN 978-3-033-05963-4
Info zur Disposition 1938: Hans Hauser, Organist und Kantor, Heiden
Aktualisierung 2015: Denise Bourquin, Ref. Kirchgemeinde Heiden AR
Aktualisierung 2016: Jürgen Natter, Sulz; Bilder 2016: Jürg Zürcher
Aktualisierung und Ergänzungen 2022: Daniel Weinert, Chur
Ref. Kirche, Orgel 1911
Heiden AR
____________________________________
Typ:
Traktur:
pneumatisch
Registratur
pneumatisch
Windladen:
Membranladen
Baujahr:
1911
Orgelbauer:
Kuhn AG, Männedorf
Manuale:
2
+ Pedal
Register:
34
Manual I, C – g‘‘‘
Bourdon
16 ‘
Basson
16 ‘
Principal
8 ‘
Gambe
8 ‘
Flöte
8 ‘
Bourdon
8 ‘
Salicional
8 ‘
Dolce
8 ‘
Octav
4 ‘
Flöte
4 ‘
Mixtur IV – V
2 2/3 ‘
Octav
2 ‘
Trompete
8 ‘
Cornett IV – V
8 ‘
Manual II, C – g‘‘‘‘
Bourdon doux
16 ‘
Geigenprinzipal
8 ‘
Viola
8 ‘
Gemshorn
8 ‘
Lieblich Gedackt
8 ‘
Aeoline
8 ‘
Voix céleste
8 ‘
Vox humana
8 ‘
Basson-Hautbois
8 ‘
Flûte harmonique
8 ‘
Fugara
4 ‘
Traversflöte
4 ‘
Cornettino III - IV
Perdal, C - f’
Prinzipalbass
16 ‘
Violonbass
16 ‘
Subbass
16 ‘
Echobass (Transmission)
16 ‘
Octavbass
8 ‘
Violoncello
8 ‘
Salicetbass (Transmission)
8 ‘
Posaune
16 ‘
Trompete
8 ‘
Koppeln, Spielhilfen:
-
Normalkoppeln
III - II, II - I, II - I,
III - P, II - P, I - P
Stand: 1936, vor Brand
Ref. Kirche, 1938
Heiden AR
____________________________________
Typ:
Traktur:
elektrisch
Registratur
elektrisch
Windladen:
Hängeventile
Baujahr:
1938
Orgelbauer:
Kuhn AG, Männedorf
Manuale:
3
+ Pedal
Register:
33
+ 2 Transmissionen
+ 1 Auszug
Manual I, C - g''',
Gedeckt (Transmission)
16 '
Principal
8 '
Flauto
8 '
Gemshorn
8 '
Oktave
4 '
Nachthorn
4 '
Superoktave
2 '
Mixtur
2 '
Zinke
8 '
Manual II, C – g''',
Quintatön
16 '
Gedeckt
8 '
Salizional
8 '
Ottava
4 '
Spitzflöte
4 '
Sesquialtera
2 2/3' + 1 3/5 '
Zimbel
1 '
Manual III, C - g’’’,
Gedeckt
16 '
Principal
8 '
Viola
8 '
Gemshorn
4 '
Rohrflöte
4 '
Nazard
2 2/3 '
Flöte
2 '
Plein jeu
2 '
Terz (Auszug)
1 3/5 '
Fagott
16 '
Trompette harmonique
8 '
Oboe
8 '
Clairon
4 '
Pedal, C - f’
Principalbass
16 '
Subbass
16 '
Gedecktbass
16 '
Bassflöte
8 '
Gemshorn (Transmission)
8 '
Choralbass
4 '
Tromba
16 '
Koppeln, Spielhilfen:
-
Normalkoppeln
III – II, III – I, II – I,
III – P, II – P, I – P
-
Superoktave
III – I, P – P
Stand: 1938
Ref. Kirche, 1970
Heiden AR
___________________________________
Typ:
Traktur:
elektrisch
Registratur
elektrisch
Windladen:
Hängeventile
Baujahr:
1938
Orgelbauer:
Kuhn AG, Männedorf
Umbau:
1970
Orgelbauer
Rudolf Ziegler-Heberlein
Uetikon am See
Manuale:
3
+ Pedal
Register:
47
+ 2 Verlängerungen
+ 3 Transmissionen
Manual I, C - g''', Hauptwerk
Quintatön
16 '
Principal
8 '
Flauto
8 '
Gemshorn
8 '
Oktave
4 '
Nachthorn
4 '
Superoktave
2 '
Mixtur IV
1 1/3 '
Zimbel IV
1 '
Zinke
8 '
Manual II, C – g''', Brustwerk
Gedeckt
8 '
Praestant
4 '
Rohrflöte
4 '
Sesquialter
2 2/3' + 1 3/5 '
Principal
2 '
Quinte
1 1/3 '
Oktave
1 '
Scharf III - IV
2/3 '
Krummhorn
8 '
Tremulant
Manual III, C - g’’’, Schwellwerk
Gedeckt
16 '
Diapason
8 '
Principal
4 '
Oktave
2 '
Plein jeu III - IV
1 '
Oktavzimbel III
1/4 '
Fagott
16 '
Trompete
8 '
Clairon
4 '
Oberwerk (schwellbar)
Salicional
8 '
Unda maris
8 '
Rohrflöte
8 '
Suavial
4 '
Koppelflöte
4 '
Nazard
2 2/3 '
Flautino
2 '
Mixtur III - IV
1 '
Carillon III (terzhaltig)
1/2 '
Oboe
8 '
Tremulant
Pedal, C - f’
Untersatz (Transmission)
32 '
Principal
16 '
Subbass
16 '
Gedeckt (Transmission)
16 '
Oktave
8 '
Bassflöte
8 '
Gedeckt (Transmission)
8 '
Principal
4 '
Flöte
4 '
Schwegel
2 '
Mixtur V - VI
2 '
Tromba
16 '
Corno (Verlängerung)
8 '
Trompete (Verlängerung)
4 '
Koppeln, Spielhilfen:
-
Normalkoppeln
III - II, III - I, II - I,
III - P, II - P, I – P
-
2 freie Kombinationen
-
2 feste Kombinationen F, Tutti
-
Registercrescendo
-
An-/Absteller: Schwellwerk, Oberwerk
-
diverse Einzelabsteller
Stand: 1979
Ref. Kirche, 2016
Heiden AR
____________________________________
Typ:
Traktur:
elektrisch
Registratur
elektrisch
Windladen:
Hängeventile
Baujahr:
1938
Einweihung:
23. Januar 1938
Orgelbauer:
Kuhn AG, Männedorf
Umbau:
2016
Orgelbauer:
Goll AG, Luzern
Manuale:
4
+ Pedal
Register:
52
Manual I, C - g''', Hauptwerk
-
Quintatön 16 '
+
Bourdon
16 '
Principal
8 '
-
Flauto 8 '
+
Flûte harmonique
8 '
Gemshorn
8 '
Oktave
4 '
Nachthorn
4 '
Superoktave
2 '
Mixtur
1 1/3 '
Zimbel
1 '
-
Zinke 8 '
+
Trompete
8 '
Manual II, C – g''', Positiv
Gedeckt
8 '
Praestant
4 '
Rohrflöte
4 '
Sesquialter
2 2/3' + 1 3/5 '
Principal
2 '
Quinte
1 1/3 '
Oktave
1 '
Scharf
2/3 '
-
Krummhorn 8 '
+
Clarinette
8 '
Tremulant
Manual III, C - g’’’, Schwellwerk I
Gedeckt
16 '
Diapason
8 '
+
Gambe
8 '
Principal
4 '
Oktave
2 '
Plein jeu
1 '
-
Oktavzimbel 1/4 '
Fagott
16 '
Trompete
8 '
+
Vox humana
8 '
Clairon
4 '
Tremulant
Manual IV, C - g''', Schwellwerk II
Cor de nuit
8 '
Salicional
8 '
Unda maris
8 '
-
Rohrflöte 8 '
Suavial
4 '
Koppelflöte
4 '
Nazard
2 2/3 '
Flautino
2 '
Mixtur
1 '
-
Carillon 1/2 '
+
Oboe
8 '
Tremulant
Pedal, C - f’
Untersatz
32 '
Principal
16 '
Subbass
16 '
Gedeckt
16 '
Oktave
8 '
-
Bassflöte 8 '
+
Violoncello
8 '
Gedeckt
8 '
Principal
4 '
Flöte
4 '
Schwegel
2 '
Mixtur
2 '
Tromba
16 '
Corno
8 '
Trompete
4 '
+/-
= Änderungen Goll 2016
Koppeln, Spielhilfen:
Normalkoppeln II-I, III-I, III-II,
IV-I, IV-II, IV-III
IV-P, III-P, II-P, I-P
4 freie Koppeln I, II, III, IV,
frei programmierbar als Sub-,
Super-, Quint- oder Terz-Koppeln
diverse Einzelabsteller
Stand: 2016
